4 MIC和線輸入Dante接口

深圳FHB音頻技術有限公司是中國製造商和供應商，主要生產Dante DSP，Dante界面，具有多年經驗的音響系統。希望與您建立業務關係。

模型:DB0404

發送詢問

產品描述

DB0404是一個高性能的Dante-to-Analog音頻接口，在兩個方向上都提供四通道轉換 - Dante到模擬輸出和對Dante的模擬輸入。

使用標準CAT5電纜將RJ45端口連接到以太網開關，然後使用Dante控制器在Dante網絡上以最小的延遲路線路線信號。這樣可以確保與其他兼容兼容的設備無縫集成。

主要功能：

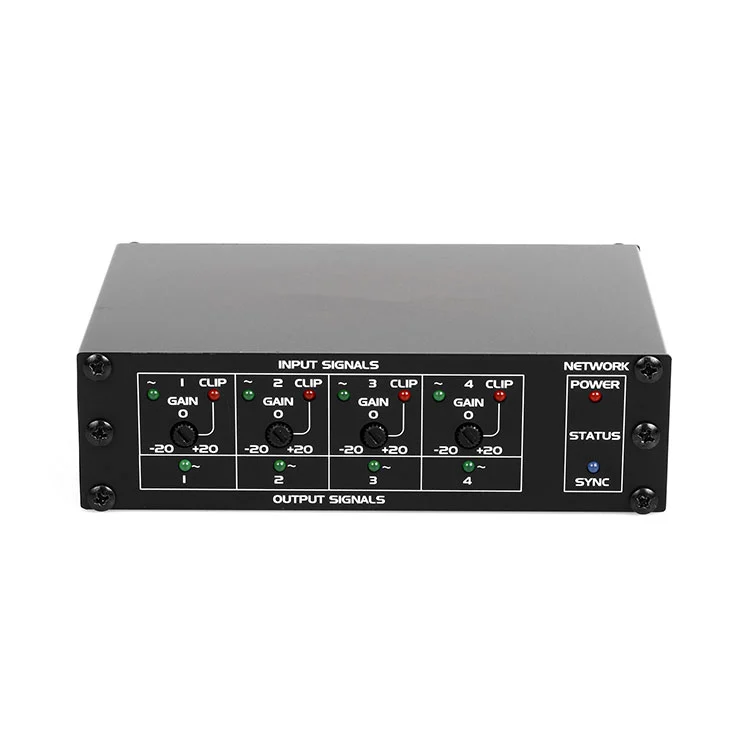

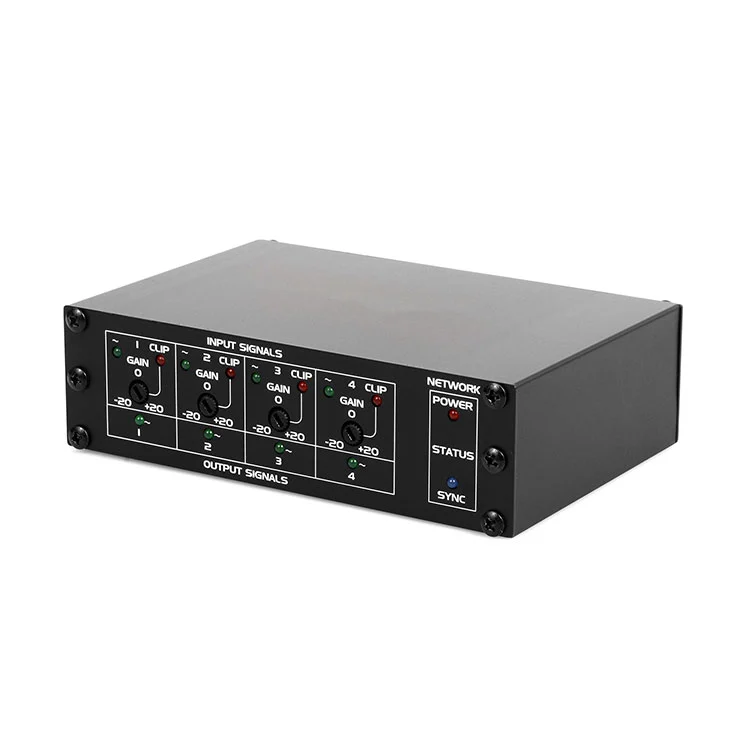

DB0404是一個緊湊的高質量的但丁接口，提供四個模擬輸入（在麥克風/線之間具有增益控制和幻影功率的可切換）和四個平衡的模擬輸出，這都是通過但丁的全部路由。

✔原始音頻的24位A/D＆D/A轉換

✔每個通道夾/信號LED進行實時監控

所有麥克風輸入的48V幻影功率

POE或24VDC電源選項

✔但丁網絡同步和電源狀態指標

它非常適合工作室，現場聲音和廣播，可確保無縫集成到任何但丁生態系統中。

產品規格

但丁網絡到線路級輸出
輸出	5p可拆卸的終端塊，平衡/不平衡
輸出水平	-10 DBU名義
輸出水平	+10 DBU最大值
輸出電壓：	+20dbu（@ 0DB輸出增益）
輸出阻抗	150 _平衡; 75 _不平衡
頻率響應	20 Hz至20 kHz（±0.5 dB）
THD+n	<0.1％
噪音	<-75dB
Crosstal	<85 dB（20 Hz至20 kHz）
Dante網絡的麥克風/線輸入
麥克風輸入
輸入	7針歐元終端，平衡
獲得	冷凝器麥克風：40 dB
動態麥克風	60 dB
+4 DBU的輸入級別	-36 DBU（冷凝器）
	-56 DBU（動態）
	-36 DBU（最大）
輸入阻抗	40 __
幻影力量	48 v
頻率響應	20 Hz至20 kHz（±0.5 dB）
THD+n	<0.1％
低於+4 DBU的噪聲	<-70 dB
CMRR	> 70 dB（50 Hz至120 Hz）
相聲	<70 dB（20 Hz至20 kHz）
線輸入
輸入	7針歐元終端，平衡
+4 DBU的輸入級別	+4 DBU（平衡）; -10 dbv（不平衡）
輸入阻抗	> 40 _
頻率響應	20 Hz至20 kHz（±0.5 dB）
THD+n	<0.1％
低於+4 DBU的噪聲	<-75 dB
CMRR	> 60 dB（50 Hz至120 Hz）
相聲	<75 dB（1 kHz，任何麥克風通道的任何線），
相聲	<70 dB（20 Hz至20 kHz）
+4 DBU上方的淨空	> 18 dB
但丁頻道
發射器/接收器	2/2
傳輸速率	100 Mbps
解決	16/24/32位
採樣率	44.1 kHz，48 kHz。
但丁接口	RJ45傑克
電源連接	2針歐元終端，Power Jack
電力需求	24 VDC @ 180 MA加上連接的幻影負載或POE
方面	143mm（W）×45mm（H）×93mm（D）
重量	0.7公斤

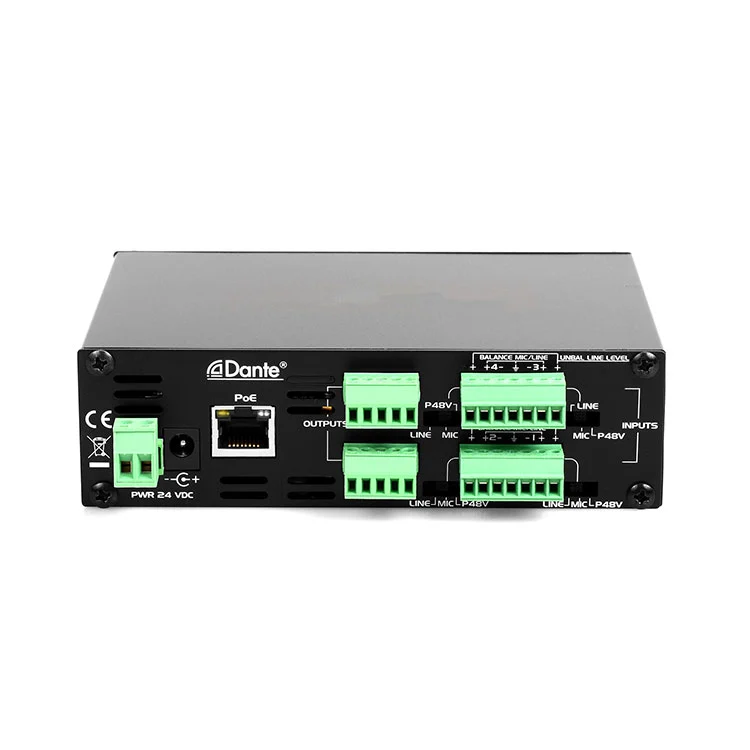

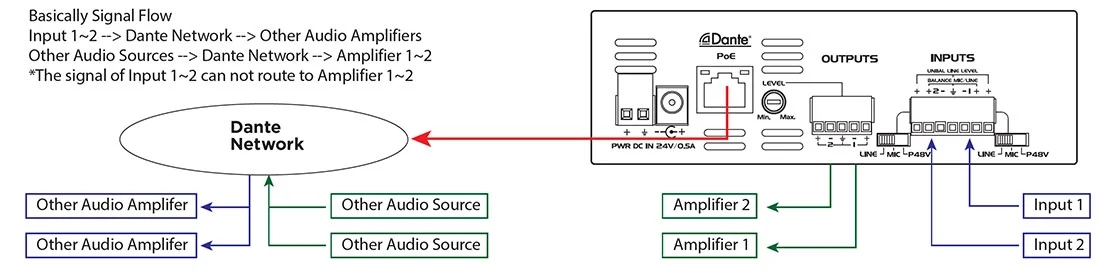

產品連接

4 Mic And Line Inputs Dante Interface

1。線卷：獲得輸出水平的控制。

2。歐元終端輸入：接收到但丁網絡的音頻信號。

3。 RJ-45端口：使用CAT5電纜連接到但丁網絡。

筆記：以太網開關需要具有POE電源。

4。同步LED：指示但丁網絡的狀態。

產品應用

4 MIC和線路輸入Dante接口是基於Dante網絡協議的專業音頻接口，支持4個麥克風/線輸入和4個輸出。它的核心優勢是通過IP網絡傳輸高質量的低延遲音頻信號，該信號適用於需要靈活的接線，遠程傳輸或多頻道音頻集成的場景。它適合現場聲音，路線廣播/流媒體製作，會議系統，教育場地適合現場聲音/流媒體/流媒體製作系統。
